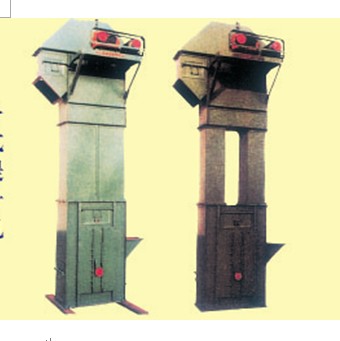

THG、TDG型高效斗式提升機
※ THG、TDG型斗提機的特點：
◆ THG、TDG型斗提機輸送量大、提升高度高；
◆ 斗型合理，容量大；
◆ 環鏈采用合金鋼制造，經表面和熱處理后，硬度適中，強度高，耐磨性好；
◆ 膠帶采用鋼絲繩編織芯膠帶，韌性好，強度高；
◆ 本機的頭尾部和中部機殼全部做了密封處理，物料及粉塵不外揚，不會(huì )造成環境污染；
◆ 傳動裝置中采用了垂直軸減速器和液力偶合器，并配有逆止裝置，使得傳動裝置機構緊湊，實現了柔性傳動。既能使運轉平穩，又能使電機減速器及牽引件得到保護，更能使物料在停機時保持穩定狀態。
※ 主要技術參數
TDG型斗提機技術性能表
| 主要技術參數 | TDG160 | TDG200 | TDG250 | TDG315 | TDG400 | TDG500 | TDG630 | TDG800 | TDG1000 | TDG1250 | TDG1600 | |
| 輸送量Q,m3/h | 32 | 45 | 72 | 101 | 158 | 220 | 348 | 492 | 788 | 1220 | 1541 | |
| 料斗 | 容量，L | 2.6 | 4.1 | 6.5 | 10 | 16 | 25 | 40 | 64 | 102 | 161 | 255 |
| 斗距,mm | 260 | 300 | 325 | 360 | 420 | 460 | 520 | 580 | 650 | 720 | 820 | |
| 每米長度牽引膠帶及料斗重kg/m | 22 | 21.5 | 33 | 33.2 | 42.2 | 62.3 | 78.53 | 106 | 145 | 155.5 | 223 | |
| 料斗運行速度v,m/s | 1.2 | 1.2 | 1.34 | 1.34 | 1.5 | 1.5 | 1.68 | 1.65 | 1.86 | 1.86 | 1.86 | |
| 提升高度Hmax,m | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | |
THG型斗提機技術性能表
| 主要技術參數 | TDG160 | TDG200 | TDG250 | TDG315 | TDG400 | TDG500 | TDG630 | TDG800 | TDG1000 | TDG1250 | TDG1600 | |
| 輸送量Q,m3/h | 30 | 50 | 70 | 100 | 160 | 210 | 350 | 475 | 715 | 1120 | 1550 | |
| 料斗 | 容量，L | 2.6 | 4.1 | 6.5 | 10 | 16 | 25 | 40 | 64 | 102 | 161 | 255 |
| 斗距,mm | 270 | 270 | 336 | 378 | 420 | 480 | 546 | 630 | 756 | 756 | 882 | |
| 每米長度牽引膠帶及料斗重kg/m | 31 | 31.85 | 33.4 | 43.25 | 60.9 | 79.6 | 88.66 | 107 | 150 | 187.6 | 233 | |
| 料斗運行速度v,m/s | 0.93 | 0.93 | 1.04 | 1.04 | 1.17 | 1.17 | 1.32 | 1.31 | 1.47 | 1.47 | 1.47 | |
| 提升高度Hmax,m | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 55 | 55 | 40 | 40 | |
