大傾角帶式輸送機

發布日期:2021-06 點擊量:1787

手機號:

聯系我們
詳細內容

  波狀擋邊帶式輸送機是一種為一般散狀物料提供連續輸送的設備,該產品具有易于總體設計,功率省,占地少,土建施工量小,可大幅降低工程總體設計造價等諸多優點。
1.大傾角輸送散狀物料,能大量節省設備占地面積,徹底解決了普通、花紋帶式輸送機不能達到的輸送角度的問題;
2、機械化帶式輸送機輸送物料,總體投資費用低,約節約投資費用的20%-30%
3、該機型克服了埋刮板輸送機經常出現的卡鏈、飄鏈、斷鏈等現象和斗式提升機經常發生的 打滑、掉斗現象;
4、輸送量大,提升高度更高,單機垂直提升高度可達100m;

  我公司生產的波狀擋邊帶式輸送機處于國內先進水平,目前已經為各行業生產5000余臺,運行可靠安全,深得用戶信任和好評。



布置方式簡示
159f8bc85c0041d9d193037186b358df.jpg162e49d3ee262b1193d36181c11003c1.jpg51759bb0950ba66a87096d7ce8481fd7.jpg

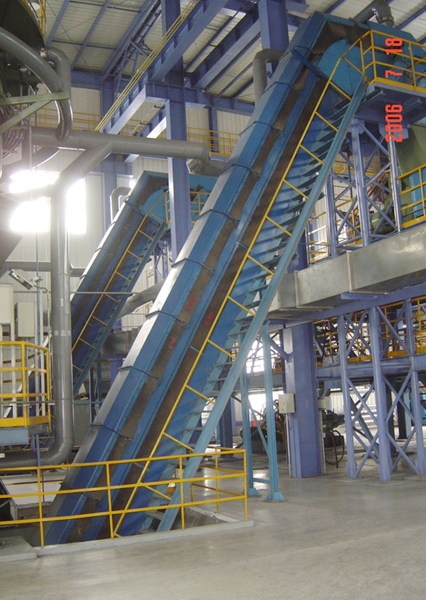

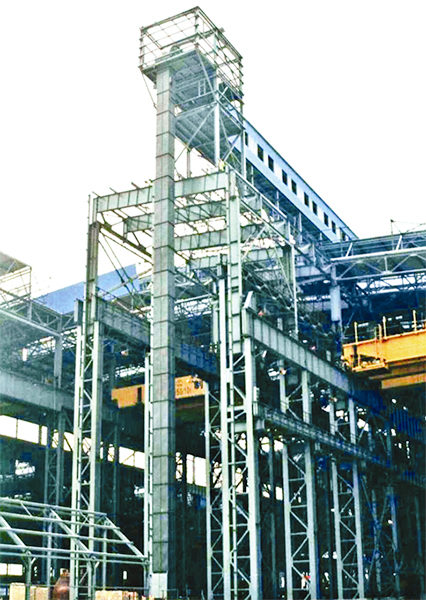

垂直提升波狀擋邊帶式輸送機,帶寬1200,提升高度58米。桁架全封閉結構波狀擋邊帶式輸送機通廊結構波狀擋邊帶式輸送機(河鋼宣鋼)


帶寬擋邊高部分輸送傾角時的輸送量Q(m3/h)帶寬擋邊高部分輸送傾角時的輸送量Q(m3/h)
30°45°60°90°30°45°60°90°
500120553625111200240400308228102
65012096634319300491379285127
1601198358251400300611473355159
8001601561097633400771590435195
20019013797431600400923706521234
240247189140635001246982763343
10002002661911346018004001076823607272
2403472671978850014511143888400

主要技術參數


基帶寬B(mm)500650800100012001400(1600)
擋邊高H(mm)8012016080120160120160200160200240200240300200240300400
橫隔板高h(mm)7511015075110150110150180150180220180220280180220280360
帶速V(m/s)0.8 1.0 1.25 1.6 2.0 2.5 3.15 4.0
傳動滾筒直徑D(mm)400、500400、500、630500、630、800630、800、1000630、800、1000、1250800、1000、1250、1400
改向滾筒直徑400400、500400、500、630500、630、800500、630、800、1000630、800、1000、1250
托輥直徑Φ89Φ108
公稱傾角0-30° 30° 40° 45° 50° 55° 60° 65° 70° 75° 80° 85° 90°
允許傾角0-90°內任意角度
傳動裝置I型電動滾筒(帶逆止器)
功效KW1.5-7.51.5-111.5-371.5-901.5-110
Ⅱ型Y系列電動機+三角膠帶+軸裝式減速器(帶逆止器)+傳動滾筒
功效KW3-113-153-22
Ⅲ型電動機+聯軸器+減速器+傳動滾筒(配逆止器)(按單電機驅動計)
功效KW1.5-301.5-552.2-904-1105.5-185
